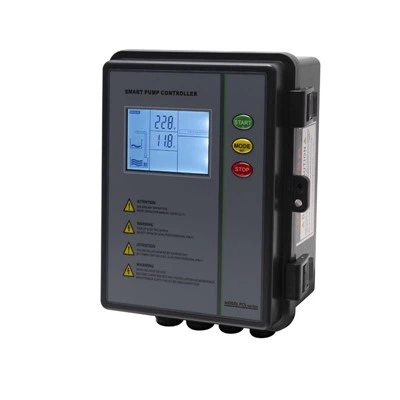

سنگل پمپ کنٹرول اور پروٹیکٹ باکس





1. 4 پرائمری درخواست کے طریقوں ہیں:



** پانی کے ٹینک کے پانی کی فراہمی کو اوپر اور نیچے **: یہ اطلاق خاص طور پر اوپری اور نچلے پانی کے ٹینکوں کے مابین پانی کی فراہمی کے انتظام کے لئے ڈیزائن کیا گیا ہے۔

** دباؤ پانی کی فراہمی **: دوسری درخواست دباؤ کنٹرول ، پریشر سوئچ کے ساتھ رابطے کے ذریعہ پانی کی فراہمی پر مرکوز ہے۔

** سیوریج ڈسچارج **: تیسری درخواست گندے پانی کے موثر ہٹانے کی نشاندہی کرتی ہے۔

** خالص وقت کی مدت کا کنٹرول **: حتمی درخواست وقت پر مبنی کنٹرول کی پیش کش کرتی ہے ، جس سے صارفین کو مخصوص وقت کے وقفوں کے مطابق پمپ کے کاموں کا شیڈول مل جاتا ہے۔

خلاصہ یہ کہ ، پانی کے انتظام کے مختلف کاموں کے ل these یہ چار ایپلی کیشنز اپ اور نیچے پانی کے ٹینک کے پانی کی فراہمی ، دباؤ کے پانی کی فراہمی ، سیوریج ڈسچارج ، اور خالص وقت کی مدت کنٹرول سے متعلق جامع حل۔ ہر ایپلی کیشن کو مختلف صنعتوں اور ماحول میں موثر ، قابل اعتماد ، اور پائیدار پانی سے نمٹنے کو یقینی بنانے کے لئے مخصوص چیلنجوں اور ضروریات کو حل کرنے کے لئے ڈیزائن کیا گیا ہے۔

درخواست	2 قطب سوئچ	تفصیل
1	0 0	ٹینک سے ٹینک۔
2	1 1	دباؤ سوئچ کے ذریعہ بوسٹر پمپ کنٹرول۔
3	0 1	سطح کے سینسر کے ذریعہ نکاسی آب۔
4	1 0	ٹائم اسٹارٹ اور اسٹاپ۔ [سینسر ٹرمینل کو منسوخ کریں]
1 قطب سوئچ (آپشن)
5	1	تھرمل کنٹرول











2. LCD ڈسپلے۔

یہ نظام حقیقی وقت میں وولٹیج اور کرنٹ کی نمائش کرکے نگرانی کا ایک جامع حل فراہم کرتا ہے ، جس سے صارفین کو بجلی کے پیرامیٹرز کے بارے میں آگاہ رہنے کی اجازت ملتی ہے جو واٹر پمپ کے موثر آپریشن کے لئے اہم ہیں۔ یہ اصل وقت کے اعداد و شمار کی پیش کش کو یقینی بناتا ہے کہ بجلی کی فراہمی میں کسی بھی اتار چڑھاو یا عدم تضادات کی فوری شناخت کی جاسکتی ہے اور اس سے نمٹا جاسکتا ہے ، اس طرح اس نظام کی مجموعی وشوسنییتا میں اضافہ ہوتا ہے۔

وولٹیج اور کرنٹ کے ریئل ٹائم ڈسپلے کے علاوہ ، واٹر پمپ کی ورکنگ ڈائنامکس کو متحرک شکل میں پیش کیا گیا ہے۔ اس کا مطلب یہ ہے کہ صارف گرافیکل نمائندگی یا متحرک اشارے کے ذریعہ پمپ کی آپریشنل حیثیت کا تصور کرسکتے ہیں ، جو اس کی کارکردگی کی بدیہی تفہیم فراہم کرتے ہیں۔

مزید برآں ، یہ نظام غلطی کا پتہ لگانے کے طریقہ کار سے لیس ہے جو اس کی تشخیصی صلاحیتوں کو بڑھاتا ہے۔ کسی خرابی یا غیر معمولی حالت کی صورت میں ، انٹرفیس پر اسی طرح کا آئیکن اس مسئلے پر فوری توجہ مبذول کروانے کے بعد ، چمکنا شروع ہوجائے گا۔ یہ بصری انتباہ ممکنہ مسائل کے فوری اشارے کے طور پر کام کرتا ہے ، جیسے زیادہ گرمی ، حد سے زیادہ ، کم دباؤ ، یا مکینیکل ناکامی ، جس سے صارفین کو اصلاحی اقدامات تیزی سے لینے کے قابل بناتے ہیں۔ ان خصوصیات کو مربوط کرنے سے ، سسٹم نہ صرف پمپ کی کارکردگی پر نظر رکھتا ہے بلکہ مزید نقصان یا ٹائم ٹائم کو روکنے کے لئے بروقت مداخلت کو بھی یقینی بناتا ہے۔

مجموعی طور پر ، ریئل ٹائم ڈیٹا ڈسپلے ، پمپ حرکیات کی متحرک آؤٹ پٹ ، اور غلطی کی نشاندہی کرنے والے شبیہیں کا یہ مجموعہ صارف دوست اور انتہائی فعال نگرانی کا ماحول پیدا کرتا ہے۔ یہ دونوں تکنیکی پیشہ ور افراد کو پورا کرتا ہے جن کو تفصیلی بصیرت اور عام آپریٹرز کی ضرورت ہوتی ہے جنھیں واٹر پمپ کے ہموار آپریشن کو برقرار رکھنے کے لئے واضح اور قابل رسائی معلومات کی ضرورت ہوتی ہے۔



3. بنیادی آپریشن

پیرامیٹر کیلیبارٹین کے ذریعہ چالو کیا گیا بنیادی تحفظ







بٹن	دستی سے آٹو ، آٹو سے دستی کے آپریشن ایف
موڈ سیٹ	[پیرامیٹر 01200 پر سیٹ کریں- دستی سے آٹو / آٹو سے دستی [پیرامیٹر 01201 پر سیٹ کریں]- آٹو موڈ میں بند تمام بٹن۔ 5 سیکنڈ کے لئے "موڈ" کو غیر فعال کرنے کے لئے۔ اس کے بعد پمپ رک جائے گا ، اور کنٹرولر دستی وضع میں تبدیل ہوجائے گا۔



بٹن	آپریشنمیںدستی
شروع کریں	اگر نہیں چل رہا ہے تو پمپ شروع کرنی چاہئے۔
بند کرو	اگر چل رہا ہو تو پمپ کو رکنا چاہئے۔
پھر موڈ روکیں	ڈسپلے میں آخری پانچ ناکامی کے ریکارڈ دکھائے گئے ہیں۔
رک جاؤ پھر شروع کرو	ڈسپلے جمع کرنے کا وقت ظاہر کرتا ہے۔
اس بات کو یقینی بنانے کے لئے کہ جب پمپ آپریشنل معیارات کی طرف چل رہا ہے تو پمپ اور موٹر کو محفوظ رکھنے کے لئے یہ ضروری ہے کہ کنٹرولر پیرامیٹرز کو کیلیبریٹ کرنا ضروری ہے۔ ہر تنصیب یا بحالی کے عمل کے بعد انشانکن انجام دیں۔
شروع کریں یا اسٹور کا بٹن	پیرامیٹر انشانکن: دستی وضع میں "اسٹارٹ" دبائیں ، پمپ کو چلانے کے لئے وقت دیں کیونکہ یہ عام طور پر پھر "اسٹارٹ" کو تھامے گا (تقریبا {5-10 سیکنڈ) یا"اسٹور" بٹن (پیلے رنگ کی ٹوپی والے مین بورڈ پر بٹن) دبائیں۔ کنٹرولر ایک "دی" آواز بنائے گا۔ کنٹرولر کو اب موٹر کے موجودہ قیاس آرائی پر کیلیبریٹ کیا جانا چاہئے۔
بند کرو	پیرامیٹر مٹانا: اس بات کو یقینی بنائیں کہ پمپ نے بھاگنا بند کردیا ہے پھر "اسٹاپ" کو تھامیں جب تک کہ کنٹرولر "ڈی آئی" آواز نہ بنائے۔ ، کے لئے ، ، ، ، ، ، ، ، ، ، کے لئے ، صدیں ، ، ، ، کے لئے.تقریبا 5-10 سیکنڈ کے لئے تھامیں) کنٹرولر کو اب تمام انشانکنوں سے پاک ہونا چاہئے۔
