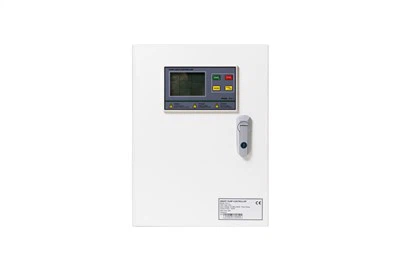

2 پمپ ذہین پمپ کنٹرولر

ہم آپ کے پروڈکٹس کو منتخب کرنے کی تعریف کرتے ہیں، اور ہم آپ کو دوستانہ، مددگار سروس فراہم کرنے کا وعدہ کرتے ہیں۔

سینٹری فیوگل، پائپ لائن، ڈوپلیکس، اور تھری فیز ڈیپ کنویل آبدوز پمپس کے لیے ایک بدیہی، قابل پروگرام کنٹرول اور تحفظ کا نظام، دیگر اقسام کے ساتھ، انٹیلیجنٹ پمپ کنٹرولر ہے۔



کنٹرولر مختلف برقی تنصیبات کو استعمال کرکے متعدد طریقوں سے کام کرسکتا ہے۔ کنویں میں پروب یا سینسر فری ایک اہم خصوصیت ہے جو کنٹرولر کو معیاری آن/آف پمپ کنٹرول باکس کے علاوہ سیٹ کرتی ہے۔ ہمارا منفرد ڈیزائن کنویں میں انسٹالیشن پروب یا سینسر کی ضرورت کو ختم کرتا ہے اور پمپ ڈرائی رن کے خلاف انتہائی حساس اور قابل اعتماد تحفظ فراہم کرتا ہے۔



برانڈ: OEM

مینوفیکچرر ماڈل نمبر:PCH32 PLUS

3 فیز 220v/380v/415v میں کام کرنا

ورکنگ پمپ:0۔{1}}kw

پلاسٹک انکلوژر: آئی پی 65

MCB/AC رابطہ کنندہ: CHNT

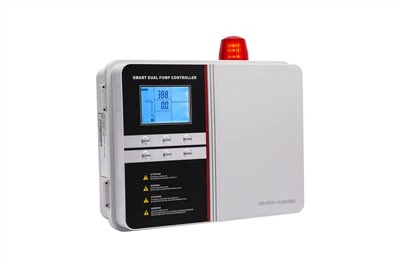

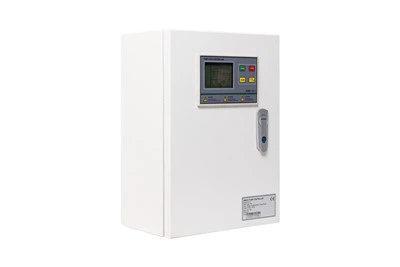

قسم: ڈوپلیکس متبادل کنٹرول پینل

شرح شدہ وولٹیج: 120/208/240V/380V/415V AC

ایمپس: 9 سے 32 اے

ہم آہنگ پمپ کی قسم: سمپ/بوسٹر/بور ہول پمپ

کنٹرول شدہ پمپس کی تعداد:2

مقام: انڈور/آؤٹ ڈور

انکلوژر کی قسم: IP65

انکلوژر سائز: 342*292*119mm

ایپلیکیشن شفٹنگ: ڈِپ سوئچ کے ذریعے

درخواست بشمول:

• مائع تحقیقات یا فلوٹ سوئچ کے ذریعہ کم ٹینک سے اوپری ٹینک میں پانی کی منتقلی کے لئے لاگو کیا جاتا ہے۔
• پریشر سوئچ اور پریشر ٹینک کے ذریعہ بوسٹر کے لئے لاگو کیا گیا ہے۔
• سیوریج لفٹنگ کے لیے مائع تحقیقات یا فلوٹ سوئچ کے ذریعے لاگو کیا جاتا ہے۔
• پگی بیک فلوٹ سوئچ کے ساتھ ڈرینیج پمپ کے لیے لگائی گئی۔
• لیول ٹرانسمیٹر (4-20mA) کے ذریعے نچلے ٹینک سے اوپری ٹینک میں پانی کی منتقلی کے لیے لاگو
• پریشر ٹرانسمیٹر (4-20mA) کے ذریعے بوسٹر کے لیے لاگو کیا گیا
• لیول ٹرانسمیٹر (4-20mA) کے ذریعے سیوریج اٹھانے کے لیے لاگو

آئٹم	تحفظ	قدر	تبصرہ	غلطی کی قسم
1	ڈرائی رن پروٹیکشن ٹرپ ایمپیئر	کیلیبریٹڈ رننگ ایمپیئر کا 75%	مینو سیٹنگ میں	بازیابی کی غلطی
2	ڈرائی رن پروٹیکشن ٹرپ ریسپانس ٹائم	5s	مینو سیٹنگ میں
3	ڈرائی رن پروٹیکشن ریکوری کا وقت	45m	مینو سیٹنگ میں
4	اوور لوڈ پروٹیکشن ٹرپ ایمپیئر	130% کیلیبریٹڈ رننگ ایمپیئر	مینو سیٹنگ میں	بازیابی کی غلطی
5	اوور لوڈ پروٹیکشن ٹرپ ریسپانس ٹائم	5S (الٹا وقت)	سافٹ ویئر میں فکسڈ
6	اوورلوڈ تحفظ کی وصولی کا وقت	4m	مینو سیٹنگ میں
7	پمپ اسٹالڈ پروٹیکشن ٹرپ ایمپیئر	کیلیبریٹڈ رننگ ایمپیئر کا 180%	مینو سیٹنگ میں	بحالی کی غلطی
8	پمپ رکے ہوئے تحفظ کے سفر کا جواب دینے کا وقت	1s	سافٹ ویئر میں فکسڈ
9	وولٹیج پروٹیکشن ٹرپ وولٹیج کے تحت	304v	مینو سیٹنگ میں	بازیابی کی غلطی
10	وولٹیج پروٹیکشن ٹرپ ریسپون ٹائم کے تحت	6s	سافٹ ویئر میں فکسڈ
11	وولٹیج پروٹیکشن ریکوری ٹائم کے تحت	4m	مینو سیٹنگ میں
12	اوور وولٹیج پروٹیکشن ٹرپ وولٹیج	437v	مینو سیٹنگ میں	بازیابی کی غلطی
13	اوور وولٹیج پروٹیکشن ٹرپ ریسپون ٹائم	6s	سافٹ ویئر میں فکسڈ
14	اوور وولٹیج پروٹیکشن ریکوری ٹائم	4m	مینو سیٹنگ میں
15	کھلا مرحلہ			بحالی کی غلطی
16	فیز ریورس			بحالی کی غلطی
17	اوور فلو			بازیابی کی غلطی
18	درجہ حرارت سے زیادہ			بازیابی کی غلطی
19	پانی کا رسنا			بحالی کی غلطی





ماہر واٹر پمپ کنٹرولرز کی تخلیق، تحقیقات، اور ترقی میں 20 سال سے زیادہ کی مہارت کا حامل،

ہماری کوششوں کا نتیجہ ہے ہمارے سیوریج لفٹ کنٹرولرز، پی سی ایچ سیریز۔ اس میں وہ تمام صلاحیتیں اور خصوصیات ہیں جن کی ہمارے صارفین کو ضرورت ہے، اور چند سادہ پیرامیٹر ایڈجسٹمنٹ کے ساتھ، یہ تقریباً کئی مشینوں کے کام کر سکتا ہے۔

اس کی صارف دوست ترتیبات کافی حد تک پمپ کی زندگی کو لمبا کرتی ہیں، اور اس کے ایک بٹن کے سیٹ اپ کی فعالیت پانی کے پمپ کو مؤثر طریقے سے محفوظ رکھتی ہے۔

اس کا مضبوط اوور فلو الارم سسٹم ایک بیرونی سائرن اور سپیکر کو بیک وقت چالو کرکے پانی کے حجم میں تیزی سے اضافے کی صورت میں کلائنٹ کو مطلع کرے گا۔

یہ سوئچ اور اینالاگ ان پٹ دونوں کو ہینڈل کرکے پانی کے پمپ کے آغاز اور رکنے کا بھی ٹھیک ٹھیک انتظام کرسکتا ہے۔





1)۔ سمپ میں عام مائع کی سطح

مائع کی سطح پروب 3# تک پہنچ جاتی ہے (فلوٹ سوئچ A: اوپر کی سطح)، کنٹرول باکس ایک پمپ کو آرڈر دے گا

چلائیں؛ مائع کی سطح پروب 2# ( فلوٹ سوئچ A: ڈاون لیول) تک گرتی ہے، سنگل پمپ چلنا بند ہوجاتا ہے؛

جب مائع کی سطح مختلف ہوتی ہے تو کنٹرول باکس متبادل ڈبل پمپ خود بخود چلائے گا۔

پروب 2# اور پروب 3# (فلوٹ سوئچ A: اوپر کی سطح- نیچے کی سطح)



2)۔ سمپ میں اضافی بہنا

جب واحد پمپ نکاسی کے لیے چل رہا ہو، سمپ میں مائع کی سطح پھر بھی بڑھ کر پروب 4# تک پہنچ جاتی ہے۔

(فلوٹ سوئچ بی: اوپر کی سطح)، کنٹرول باکس ایک اور پمپ کو بیک وقت چلانے کا حکم دے گا

نکاسی آب، جب تک کہ مائع کی سطح پروب 2# (فلوٹ سوئچ A&B: نیچے کی سطح) تک گر نہ جائے، ڈبل پمپ

دوڑنا بند نہیں کرے گا۔



3)۔ سمپ میں اوور فلو

جب ڈبل پمپ بیک وقت چل رہے ہوتے ہیں، سمپ میں مائع کی سطح پھر بھی پروب تک بڑھ جاتی ہے۔

5# (فلوٹ سوئچ سی: اوپر کی سطح)، کنٹرول باکس وارننگ الارم لگے گا۔ جب مائع کی سطح کم ہو جاتی ہے۔

پروب 5# (فلوٹ سوئچ سی ڈاون لیول) کے لیے، کنٹرول باکس انتباہی الارم بجانا بند کر دیں



4). آٹو گشت (اینٹی مورچا) تقریب

آٹو اسٹیٹ کے تحت، اگر کنٹرول باکس ان ڈبل پمپوں کا معائنہ کرتا ہے جو دس دنوں سے نہیں چل رہے ہیں، تو کنٹرول ڈیوائس

پمپ A کو 3 سیکنڈ تک چلانے اور بند کرنے کا حکم دے گا، 10 سیکنڈ کے وقفے کے بعد، کنٹرول ڈیوائس کرے گا۔

پمپ B کو 3 سیکنڈ تک چلانے اور رکنے کا حکم دیں۔

آٹو پٹرول پمپ کو زنگ آلود اور امپیلر کو طویل عرصے تک نہ چلنے کی وجہ سے جام ہونے سے روک سکتا ہے۔
