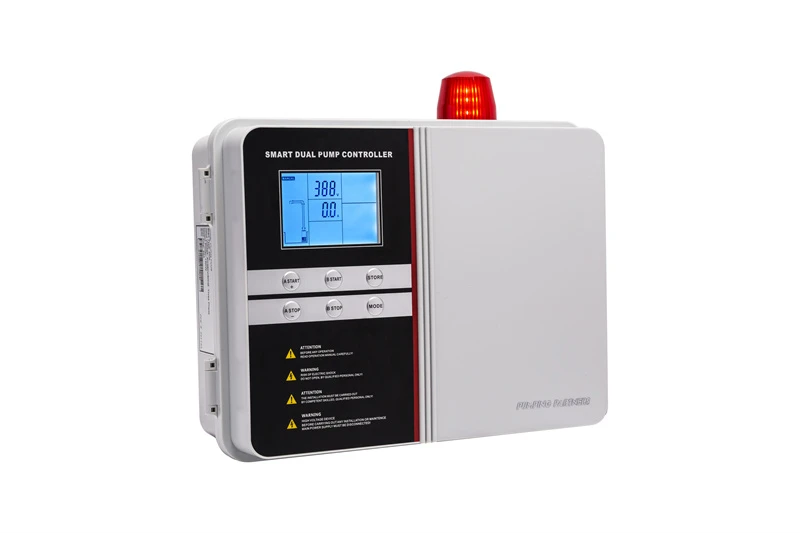

ڈوپلیکس انٹیلجنٹ پمپ کنٹرول پینل

ڈوپلیکس انٹیلجنٹ پمپ کنٹرول پینل کو دو آبدوز سیوریج یا فلونٹ پمپ والے پمپ اسٹیشنوں کو کنٹرول کرنے کے لیے ڈیزائن کیا گیا ہے۔

ڈوپلیکس کنٹرول پینل کے لیے سب سے عام ایپلی کیشن ایک ایسا نظام ہے جس میں اصل پمپ کے ناکام ہونے کی صورت میں بیک اپ پمپ کی ضرورت ہوتی ہے۔ ہمارے ڈوپلیکس پینل دونوں پمپوں کے درمیان متبادل چکر لگائیں گے، اس بات کو یقینی بناتے ہوئے کہ دونوں پمپوں کی زندگی بھر کام کرنے کی ترتیب میں ہیں۔ اگر پمپوں میں سے ایک ناکام ہو جاتا ہے، تو پینل پانی کا بلند الارم دے گا، اور خود بخود دوسرے پمپ پر کِک کر دے گا۔ اس قسم کا سیٹ اپ یقینی بناتا ہے کہ آپ کے پاس ہمیشہ کم از کم ایک پمپ ورکنگ آرڈر میں ہوگا۔

برانڈ: OEM

مینوفیکچرر ماڈل نمبر:

قسم: ڈوپلیکس متبادل کنٹرول پینل

شرح شدہ وولٹیج: 120/208/240V/380V/415V AC

ایمپس: 9 سے 32 اے

ہم آہنگ پمپ کی قسم: سمپ/بوسٹر/بور ہول پمپ

کنٹرول شدہ پمپس کی تعداد:2

مقام: انڈور/آؤٹ ڈور

انکلوژر کی قسم: IP65

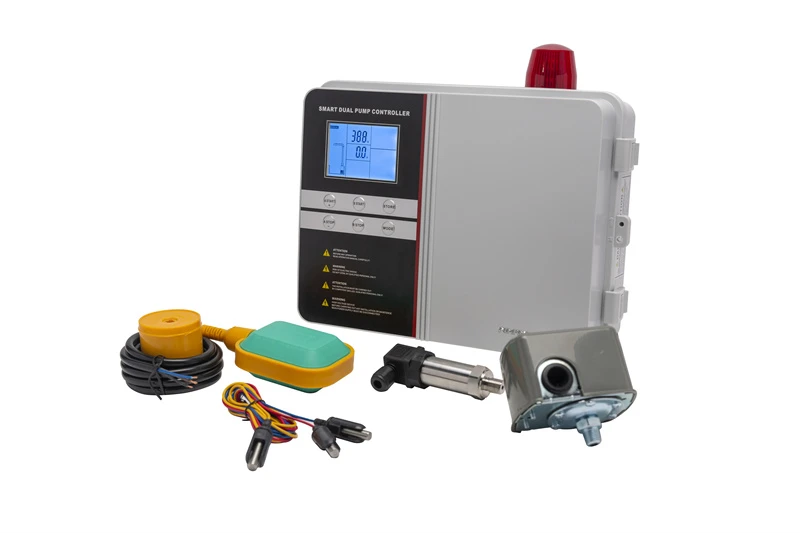

ایک معیاری ڈوپلیکس کنٹرول پینل 3 یا 4 فلوٹ سوئچ کے ساتھ کام کر سکتا ہے۔ معیاری 3 فلوٹ سیٹ اپ میں پمپ آف، پمپ آن، اور ہائی لیول فلوٹس ہیں۔ 4 فلوٹ سیٹ اپ میں پمپ آف، پمپ 1 آن (لیڈ آن)، پمپ 2 آن (لیگ آن) اور ہائی لیول فلوٹس ہوگا۔

کنٹرول پینل میں ایک متبادل ریلے ہے جو خودکار آپریشن کے دوران ہر سائیکل کے بعد PUMP 1 اور PUMP 2 کے درمیان سوئچ کرتا ہے۔ اس کا مطلب یہ ہے کہ ایک بار جب مائع کی سطح پمپ آن فلوٹ تک پہنچ جاتی ہے تو پمپ 1 اس وقت تک چلے گا جب تک کہ مائع کی سطح پمپ آف فلوٹ تک نہ پہنچ جائے۔ اس وقت متبادل ریلے PUMP 2 میں تبدیل ہو جائے گا اور یہ اسی سائیکل کی پیروی کرے گا اور متبادل ریلے PUMP 1 اور اسی طرح پر واپس چلا جائے گا۔

اگر آپ 4 فلوٹ سیٹ اپ استعمال کر رہے ہیں، اور پانی کی سطح PUMP 2 ON (LAG ON) فلوٹ سوئچ تک پہنچ جاتی ہے، تو پھر وہ متبادل پمپ چالو ہو جائے گا جو عام طور پر آن نہیں ہوتا ہے۔ پانی کی سطح پمپ 2 آن (لیگ آن) سوئچ تک پہنچنے کی واحد وجہ یہ ہے کہ پمپ 1 ناکام ہو گیا ہے یا آنے والے بہاؤ کو برقرار نہیں رکھ سکتا۔

اگر مائع کی سطح ہائی لیول فلوٹ تک پہنچ جاتی ہے تو کنٹرول پینل پر الارم لائٹ اور بزر چالو ہو جائیں گے۔
