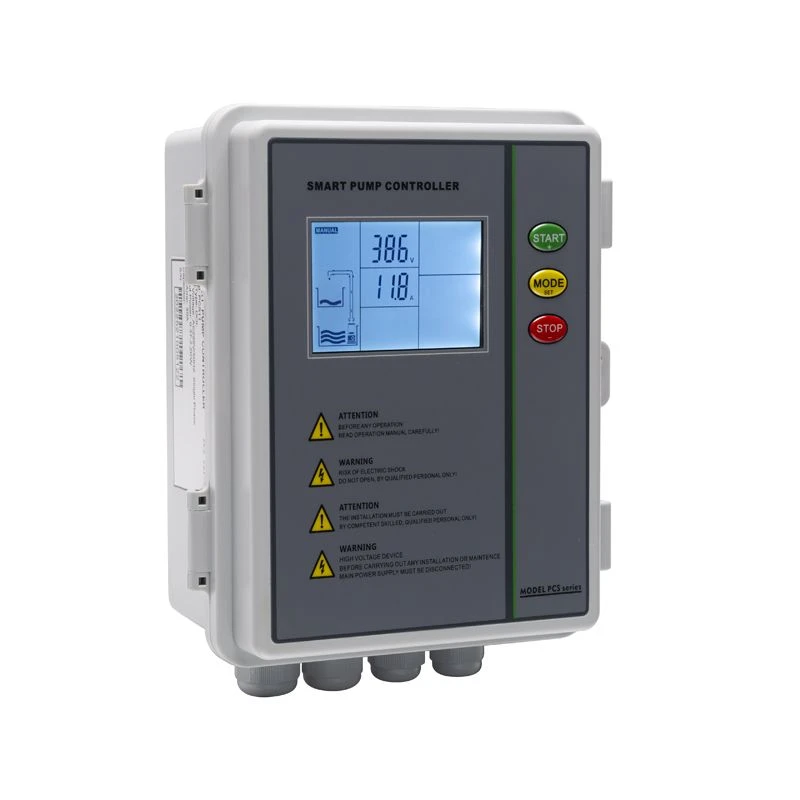

3 فیز پمپ کنٹرولر

3 فیز پمپ کنٹرولر PCS31، گہرے کنویں کے پمپ، سیوریج پمپ، بوسٹر پمپ اور دیگر قسم کے واٹر پمپ کے لیے موزوں ہے۔

انکوائری بھیجنے

فاسٹ ڈیلیوری
کوالٹی اشورینس
24/7 کسٹمر سروس

مصنوعات کا تعارف

بوسٹر پمپ، سیوریج پمپ، گہرے کنویں کے پمپ، اور دیگر واٹر پمپ کی اقسام کے لیے موزوں تھری فیز پمپ کنٹرولر PCS31 ہے۔

کنٹرولر کا بنیادی کام کرنے کا خیال سینسر کے آئی آؤٹ پٹ سگنل کے طور پر پروگرام کی ترکیب کے فنکشن کے ساتھ ایک مربوط سرکٹ کا استعمال کرکے تحفظ اور خودکار کنٹرول حاصل کرنا ہے۔

تین فیز پمپ کنٹرولر کے ذریعے ایک بڑی صلاحیت والی چپ استعمال کی جاتی ہے، جو پروگرام کو اپ ڈیٹ کرنے کے قابل بناتی ہے۔

عام آپریٹنگ حالات کے تحت، پمپ کا کرنٹ ہمارے اندرون خانہ ایک کلیدی پیرامیٹر سیٹنگ میکانزم کے ذریعے درست طریقے سے ریکارڈ کیا جاتا ہے۔ مختلف حالات میں کرنٹ کی پیمائش کرکے خشک گردش، اوورلوڈ، اور پمپ اسٹالنگ کے خلاف تحفظ کی نشاندہی کرنا ممکن ہے۔

مارکیٹ میں دوسرے کنٹرولرز کے برعکس، PCS31 فیز ریورسل تحفظ فراہم کرتا ہے۔ اس تحفظ کے ساتھ، ہر پمپ جو کام کر رہا ہے اسے معلوم ہو جائے گا کہ کھلا مرحلہ کب آتا ہے۔

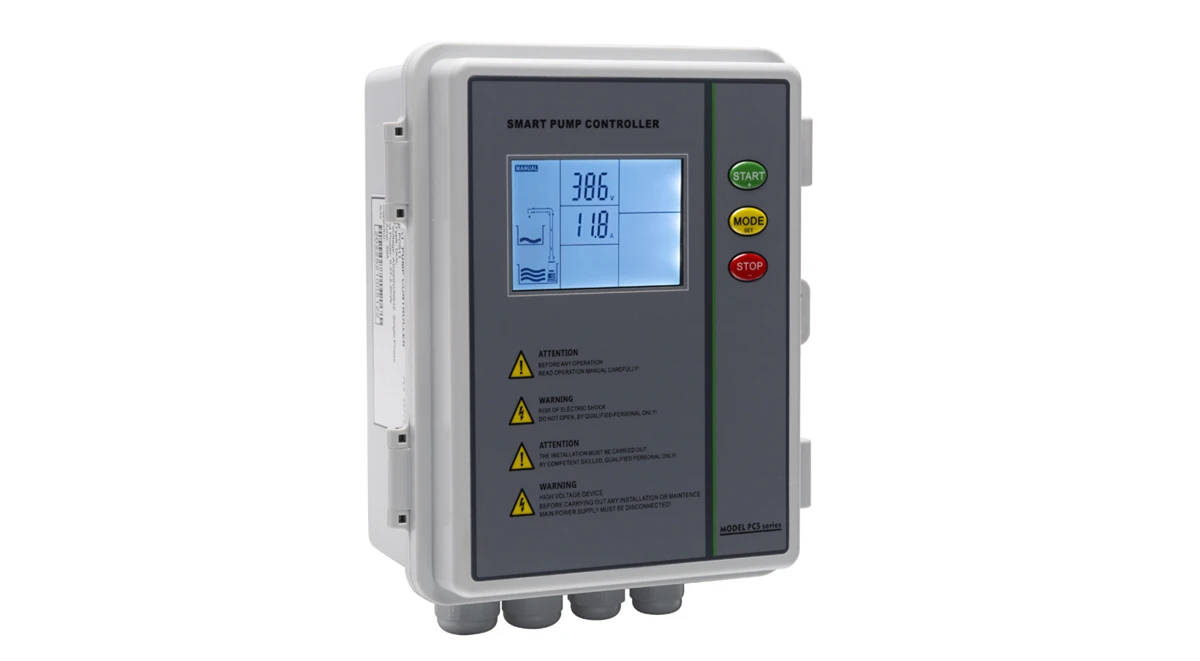

product-1200-661

ڈپ سوئچ شفٹنگ کے روایتی بنیادی استعمال

1. پانی کو اوپر والے ٹینک سے نچلے ٹینک میں منتقل کیا جاتا ہے۔

2. بورہول پمپ کا بوسٹر۔

3. سمپ کی نکاسی۔

پانی کی منتقلی کے لیے استعمال ہونے پر خصوصی خصوصیات کا اطلاق ہوتا ہے۔

جب سطح کی جانچ منسلک ہوتی ہے تو پانی کی بھرتی کا نظام خود بخود چالو ہوجاتا ہے۔

مندرجہ ذیل منظر نامے پر غور کریں: پانی کے نچلے حصے میں ایک اوپری ٹینک ہے جو خالی ہے۔ معیاری آپریٹنگ منطق کے مطابق، نچلا ٹینک پانی کو پمپ نہیں کر سکتا جب تک کہ مائع کی سطح تیسری تحقیقات تک نہ پہنچ جائے۔ اگر پاور آف کر دی جاتی ہے اور دوبارہ آن کر دی جاتی ہے، تو کنٹرولر صرف اس بات کا تعین کرے گا کہ آیا تیسری پروب تک پہنچ گئی ہے یا نہیں اس کا تعین کرنے کے بجائے دوسری تحقیقات میں پانی موجود ہے۔ یہ ابتدائی سائیکل کے بعد اپنی عام کام کرنے والی منطق پر واپس آجائے گا۔

مین پیرامیٹر کی ترتیب:

پیرا میٹر	تفصیل	رینج	پہلے سے طے شدہ قیمت
001	ڈرائی رن پروٹیکشن ٹرپ ایمپس۔		0.0 A
002	اوورلوڈ پروٹیکشن ٹرپ amps۔		26 A (0۔{2}}.2KW،0۔{5}}.5kW) 52 A (11-15kW)
003	اسٹال پروٹیکشن ٹرپ ایمپس۔		33 A (0۔{2}}.5kW) 66 A (11-15kW)
004	وولٹیج تحفظ سفر وولٹیج کے تحت.		175 V (سنگل فیز) 300 V (تین مرحلہ)
005	اوور وولٹیج پروٹیکشن ٹرپ وولٹیج۔		253 V (سنگل فیز) 439 V (تین مرحلہ)
006	ڈرائی رن پروٹیکشن ٹرپ ریسپانس ٹائم۔	0 – 254 سیکنڈ	6 سیکنڈ
007	ڈرائی رن پروٹیکشن ریکوری کا وقت۔	0 – 254 منٹ	5 منٹ
008	ٹائمر فنکشن اگر ایپلی کیشنز کے ساتھ کام کر رہے ہیں۔	00 – 01	00 (نہیں) [01 ہاں]
009	پمپ چلانے کا وقت۔	0 – 254 منٹ	5 منٹ (صرف اس صورت میں جب 008 فعال ہو یا 10 پوزیشن پر سوئچ ڈپ کریں)
010	پمپ روکنے کا وقت۔	0 – 254 منٹ	5 منٹ (صرف اس صورت میں جب 008 فعال ہو یا 10 پوزیشن پر سوئچ ڈپ کریں)
011	دستی حالت کے تحت پمپ سٹاپ ٹائمر.	0 – 254 منٹ	0 منٹ (0=غیر فعال)
012	LCD اور بٹن آپریشن لاک فنکشن۔	00 - 01	00 (غیر مقفل) [01 مقفل]

013	اوپن فیز اور فیز ریورسل پروٹیکشن۔ [00 (اوپن فیز اور فیز ریورسل آف)] [01 (اوپن فیز آف، فیز ریورسل آن)] [02 (اوپن فیز آن، فیز ریورسل آف)] [03 (اوپن فیز اور فیز ریورسل آن)]	00 - 03	03 (پیرامیٹر 013 صرف تین فیز کے لیے دستیاب ہے) سیٹ کرنے کے بعد، براہ کرم پاور آف کریں پھر یہ دستیاب ہو سکتا ہے۔
مندرجہ ذیل پیرامیٹرز صرف کے لیے نظر آتے ہیں۔تھرمل کنٹرول جب کے ساتھ تعلق ہےپی ٹی 100 Tوہ توسیعی ماڈیول سے لیس ہے۔
014	پمپ شروع ہونے کا درجہ حرارت۔ پمپ مقررہ درجہ حرارت سے نیچے شروع ہوگا۔	0 – 100 ڈگری	35 ڈگری
015	پمپ اسٹاپ کا درجہ حرارت۔ پمپ مقررہ درجہ حرارت سے اوپر رک جائے گا۔	0 – 100 ڈگری	45 ڈگری

دیگر خصوصیات

1. پیرامیٹر سیٹنگ اور ڈپ سوئچز کا استعمال کرتے ہوئے اختیارات کے لیے کئی استعمال۔
2. اوپن فیز، فیز ریورسل، اوورلوڈ، انڈر وولٹیج، رکے ہوئے پمپ، ڈرائی رننگ، اور اوور وولٹیج سے تحفظ۔
3. مختلف IP 65 چھوٹے ہاؤسنگ کے اختیارات
4. پیرامیٹرز کیلیبریٹنگ کے لیے ایک انفرادی بٹن۔
5. LCD پر پمپ چلانے کی حیثیت دکھائی گئی ہے۔
6. پمپ مجموعی چلانے کے وقت کی توثیق
7. آخری پانچ غلطیوں کو پمپ کریں اور انہیں چیک کریں۔
8. ٹائمر ترتیب دے کر پمپ کو دستی موڈ میں خود بخود روکا جا سکتا ہے۔
9. سائٹ کی مخصوص ضروریات کو پورا کرنے کے لیے سافٹ ویئر کو تبدیل کیا جا سکتا ہے۔
10۔ آپریٹنگ وولٹیج کی حد: 0.75–4 kw، 5.5–7.5 kw، 11–15 kw
11. 280 اور 460 وولٹ کے درمیان قابل حصول وولٹیج۔

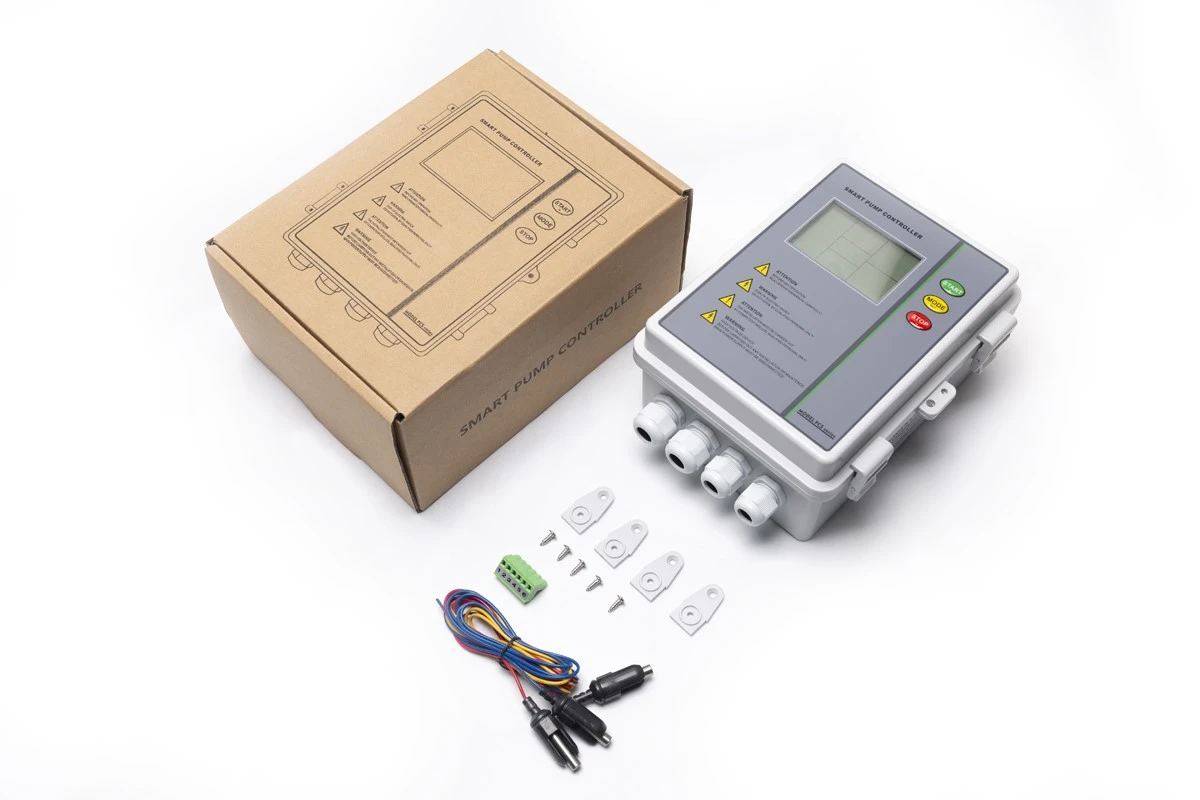

product-1200-800
